板式換熱器的應用范圍非常廣泛，可用于加熱、冷卻、冷凝等等情況，下文我們來詳細的了解一下。

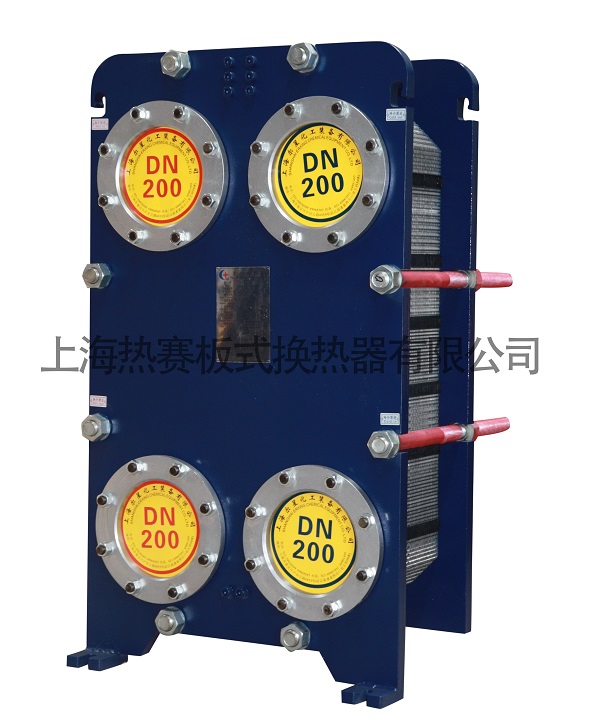

板式換熱器是由一組波紋形的平行金屬板構成的，在板片的4個拐角處都有通道孔，板被夾緊在一個側面附有連接管的固定板和活動壓緊板的框架中，并用夾緊螺栓加以夾緊。這些連接管同板上的通道孔對中，并與熱交換的兩種液體的外部管路相連，傳熱板和活動壓緊板懸掛在頂部承載梁的下面并由底部橫梁使其對準定位。傳熱板片、密封墊片、壓緊板、導軌以及夾緊螺栓是板式換熱器的主要部件組成。
1)傳熱板片：主要起換熱作用的元件，一般波紋做成人字形，按照流體介質的不同，傳熱板片的材質也不一樣，大多采用不銹鋼和鈦材制作而成。
2)兩端壓板：兩個主要是夾緊壓住所有的傳熱板片，保證流體介質不泄漏。
3)密封墊片：主要是在熱熱板片之間起密封作用。板式換熱器的泄漏多是因為密封墊片錯位或者老化引起的。
4)夾緊螺栓：主要的夾緊封頭和換熱板片的作用。夾緊螺栓的預扣,一般是通扣螺紋，預緊螺栓時，一定用力矩扳手，使固定板片的力矩均勻。
